全新原装正品VGM MF150HL1-10-M-K-32-130报价 维修VGM减速机轴套
全新原装正品VGM MF150HL1-10-M-K-32-130报价 维修VGM减速机轴套
正品保证
快速发货
质量保证
- 产品详情
- 产品参数
用于CNC数控机床,制袋机械,塑料机械,印刷机械VGM减速机、台湾VGM减速机、台湾VGM行星式减速机、VGM精密减速机、台湾VGM精密行星式减速机、聚盛行星式减速机、聚盛精密行星式减速机
东莞市帝仁精密机电有限公司专业销售台湾VGM行星式减速机，减速机品种齐全、价格合理重信用、守合同、保证产品质量，多品种经营特色。专业提供VGM减速机PG系列，VGM减速机PG-F系列，VGM减速机MF-S系列，VGM减速机MF-X系列，VGM减速机MF-H系列，VGM直角减速机MFL系列，VGM直角减速机MFT系列。
VGM行星减速机广泛应用于：
航空、半导体设备、医疗器材、机器人、机械手、通讯设备、制药设备、印刷设备、包装机械、纺织机械、自动仓储、停车设备、量测设备、工作母机、精密监控系统、车辆工业、塑料设备、金属、化工、矿业、农渔、医疗、装填、自动控制系统等多个行业。
配用伺服马达或步进马达功率：80W~20KW
适用伺服马达或步进马达品牌：松下，三菱，三洋，多摩川，安川，西门子，台达等国内外品牌
VGM减速机MF-H系列技术规格表
| MF-H 技術規格 | |||||||||
| 規格 | 單位 | 段數 | 減速比 | MF40H | MF60H | MF90H | MF120H | MF150H | MF180H |
| 額定輸出扭矩 | Nm | L1 | 3 | 16 | 50 | 125 | 248 | 500 | 1,000 |
| 4 | ― | 43 | 136 | 286 | 580 | 1,090 | |||
| 5 | 17 | 52 | 152 | 320 | 660 | 1,215 | |||
| 6 | ― | 52 | 145 | 308 | 610 | 1,200 | |||
| 7 | ― | 46 | 136 | 306 | 540 | 1,135 | |||
| 8 | 13 | ― | 118 | 252 | ― | ― | |||
| 9 | ― | 35 | 94 | 225 | ― | ― | |||
| 10 | ― | 35 | 94 | 225 | 460 | 935 | |||
| L2 | 15 | ― | 50 | 128 | 210 | 500 | 1,000 | ||
| 20 | ― | 46 | 142 | 285 | 530 | 1,090 | |||
| 25 | ― | 58 | 158 | 320 | 660 | 1,215 | |||
| 30 | ― | 52 | 146 | 308 | 610 | 1,200 | |||
| 35 | ― | 48 | 136 | 306 | 540 | 1,135 | |||
| 40 | ― | 43 | 118 | 252 | 530 | 1,090 | |||
| 45 | ― | 36 | 98 | 225 | 660 | ― | |||
| 50 | ― | 56 | 156 | 320 | 660 | 1,215 | |||
| 60 | ― | 53 | 148 | 308 | 610 | 1,200 | |||
| 70 | ― | 46 | 135 | 306 | 540 | 1,135 | |||
| 80 | ― | ― | 116 | 252 | ― | ― | |||
| 90 | ― | 35 | 94 | 225 | ― | ― | |||
| 100 | ― | 35 | 94 | 225 | 460 | 935 | |||
| 急停扭矩 | Nm | L1,L2 | 3~100 | 3倍額定輸出扭矩 | |||||
| 額定輸入轉速 | rpm | L1,L2 | 3~100 | 3,000 | 3,000 | 3,000 | 2,500 | 2,500 | 2,500 |
| 最大輸入轉速 | rpm | L1,L2 | 3~100 | 6,000 | 6,000 | 6,000 | 5,000 | 5,000 | 5,000 |
| 精密背隙 | arcmin | L1 | 3~10 | ― | ≦3 註1 | ≦3 註2 | ≦3 | ≦3 | ≦3 |
| L2 | 15~100 | ― | ≦5 | ≦5 註3 | ≦5 | ≦5 | ≦5 | ||
| 標準背隙 | arcmin | L1 | 3~10 | ≦10 | ≦5 | ≦5 | ≦5 | ≦5 | ≦5 |
| L2 | 15~100 | ― | ≦8 | ≦8 | ≦8 | ≦8 | ≦8 | ||
| 扭轉剛性 | Nm/arcmin | L1,L2 | 3~100 | 3 | 7 | 15 | 28 | 51 | 142 |
| 容許徑向力 | N | L1,L2 | 3~100 | 750 | 1,530 | 3,000 | 6,200 | 9,000 | 14,200 |
| 容許軸向力 | N | L1,L2 | 3~100 | 375 | 765 | 1,500 | 3,100 | 4,500 | 7,100 |
| 平均使用壽命 | hr | L1,L2 | 3~100 | 20,000 | |||||
| 全負載時效率 | % | L1 | 3~10 | ≧98% | |||||
| L2 | 15~100 | ≧95% | |||||||
| 淨重 | kg | L1 | 3~10 | 0.55 | 1.55 | 4.4 | 10.2 | 14.88 | 28.55 |
| L2 | 15~100 | ― | 2 | 5.55 | 11.85 | 19.02 | 36.38 | ||
| 使用溫度 | °C | L1,L2 | 3~100 | - 10°C ~ + 90oC | |||||
| 潤滑 | L1,L2 | 3~100 | 鋰基複合全合成潤滑油脂 | ||||||
| 安裝方向 | L1,L2 | 3~100 | 任意方向 | ||||||
| 噪音值 | dBA | L1,L2 | 3~100 | ≦65 | ≦65 | ≦65 | ≦68 | ≦68 | ≦70 |
| 1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之數據. | |||||||||
| 2. 減速比 : i = 輸入轉速/輸出轉速. | |||||||||
| 3. 背隙值 : 為在2%額定輸出扭矩下測試所得之數據. | |||||||||
| 4. 最大徑向力及最大軸向力 : 施力於出力軸中心位置,週期負載時間50%,轉速100rpm,條件下所測得之數據. | |||||||||
| 5. 運轉負載週期<60%狀況下,平均使用壽命如列表數據值; 負載週期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的 50%以下. | |||||||||
| 6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之數據. | |||||||||
| 註1 10比背隙≦3; 其餘比數背隙≦5. | |||||||||
| 註2 3,4,5,10比背隙≦3; 其餘比數背隙≦5. | |||||||||
| 註3 12,15,16,20,25,30,40,50,100比背隙≦5; 其餘比數背隙≦8. | |||||||||

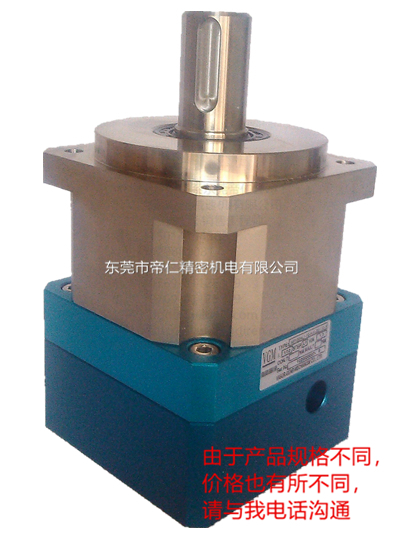

. VGM行星减速机MF-H产品图 |
